HJ2000B-NTP网络时间服务器

  HJ2000B系列NTP网络时间服务器支持标准NTP(含v1/2/3/4)和SNTP网络协议，可为计算机应用系统、流程控制管理系统、电子商务系统、网上B2B系统以及数据库集群等系统需要提供精密网络授时服务和时间戳服务，广泛应用于企事业单位、金融、移动通信、医疗、石油、电力、交通、工业以及特殊行业等各个领域。

  HJ2000B系列NTP网络时间服务器采用安全的MD5协议和证书加密方式，支持参考源冗余、网口灾备、双机热备等功能，确保系统服务可靠；设备具有完整的日志记录，便捷的WEB管理界面，同时设备支持SNMP网络管理协议，并提供独立的NTSM监控软件来监测客户端时间偏差。

  HJ2000B创新性的采用了基于PCI-E总线全模块化插箱设计，基于Linux的全系统集中监控以及泰福特具有完全自主知识产权的时间驯服和守时技术，可实现GPS、北斗等多参考源输入和多类型时频信号输出的按需灵活配置，可实现系统板卡级实时故障诊断与处置，以及SNMP、UDP、CONSOLE等多种协议管理控制接口，可广泛应用于企事业单位、金融、移动通信、医疗、石油、电力、交通、工业以及特殊行业等领域。

  HJ2000B可以配置5个PCI-E 插槽，每个插槽支持4路千兆电口或者2路万兆光口，方便扩展，可支持22路电口或10路光口，或电口光口的混合配置。网络接口默认支持NTP协议，可通过软件配置支持IEEE1588v2（PTP）协议。

●<30ns硬件同步精度(使用北斗/GPS接收机，典型，RMS)；

●<0.1ms局域网NTP服务授时精度(北斗/GPS接收机)；

●<10ms复杂网络NTP授时精度；

●≥139000次/秒单口NTP请求；

●>500万授时客户端数量；

●<1×10-12日平均频率准确度；

●>100000小时MTBF；

●1PPS信号输出；

●2个标准千兆以太网电口(标配)；

●5个PCI-E插槽，单插槽支持4路千兆电或2路万兆光(选配)；

●铷原子钟/恒温晶振内置时钟(选配)；

●冗余双电源供电(选配)；

●锂电池供电接口(选配)；

●CDMA/4G输入(选配)；

●IRIG-B(RS422)输入(选配)；

●PPS+TOD输入(选配)；

●PTP输入(选配)；

●IRIG-B, 10MHz 时频信号输出(选配)；

●干接点告警接口(选配)。

产品功能

●网口输出默认为NTP协议，可配置支持PTP协议；

●默认为一级网络时间服务器，同时支持配置为二级服务器；

●支持MD5加密，确保授时安全；

●支持多种参考源，实现基于优先级的参考源自动切换；

●支持网口绑定，实现单机网口灾备和负载均衡；

●支持心跳检测，共享虚拟IP地址，实现双机热备；

●Web管理界面，支持远程登录、管理、配置和维护；

●NTSM监控软件，可监控NTP服务器和客户端详情；

●SNMP服务接口，支持接入网管系统；

●可选配支持国产CPU和国产麒麟操作系统；

●丰富的可选件，适配各类应用场景；

●日志记录和远程登录(SSH, Telnet, CONSOLE)。

-技术指标-

网络和服务

●NTP v1/2/3/4(单播/多播/广播/Autokey)，SNTP；

●Telnet，SSH，FTP；

●SNMP v1/2/2c/3，MIB II (RFC1213)；

●IPv4、IPv6、IPv4/IPv6 Hybrid。

服务性能

●卫星参考下同步精度 ：<100ns；
●NTP网络同步授时精度 ：0.1-2ms(局域网典型值)；

●用户容量 ：>5,000,000；

●NTP请求量 ：≧139000次/秒；

●可通过软件配置支持IEEE1588v2（PTP）协议。

输出信号指标

1PPS秒脉冲

●与标准UTC时间偏差 <30ns(RMS)；

●TTL电平，正边沿，脉宽100ms；

●RS232电平，波特率9600，8-N-1；

选件指标

外参考输入

●1PPS+TOD：TOD符合NMEA0183协议；

●IRIG-B码：RS422电平，符合GJB2991A-2008标准；

●移动通信接收机：支持CDMA/4G等通信网络；

●PTP输入：符合IEEE1588 v2标准。

●DCIN：DC-12V输入，用于连接外置电池等直流供电设备；

●VGA：符合通用VGA显示标准，可直接连接外置显示器；

●干接点告警：绿端子接口，支持失锁和故障告警。

监控管理

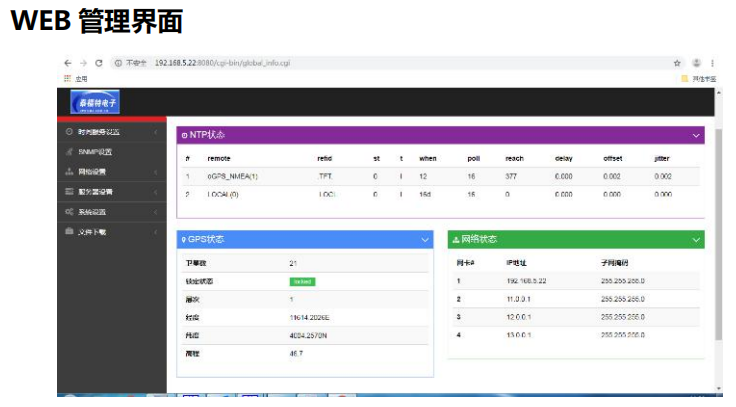

●方便快捷、开箱即用，用于对设备进行全局监控；

●含设备运行状态：NTP状态、北斗/GPS状态、网络状态等；

●可进行SNMP设置(Trap地址等)、网络设置、NTP设置；

●可开关服务器当前运行的服务；

●可下载相关配置文件和MIB描述文件。

●用于对HJ2000B设备中NTP服务的详细监控；

●可监视HJ2000B服务器自身的状态信息，包括同步状态、时间偏差、层次信息等；

●可监视北斗/GPS参考源信息，包括锁定状态、定位信息等；

●可监视NTP客户端访问情况和时间偏差；

●支持时间偏差门限告警、失锁告警和状态切换告警；

●支持SNMP、syslog、Email等告警方式；

●支持服务器集群服务质量监测和优选制动操作。

简要参数描述

●支持(GPS、北斗，可设置为单GPS单北斗或GPS北斗混合工作模式)卫星信号输入，(内置恒温晶振保持精度1ms/72h、内置铷原子钟保持精度3ms/year)，冗余220V AC供电，支持NTP、SNTP、PTP标准协议，支持windows、LINUX、UNIX、SUN SOLARIS、IBM AIX等操作系统同步，授时精度小于<2ms，网络端口访问容量不少于139000次/秒，1PPS脉冲精度优于30ns，嵌入式linux系统，19英寸2U机箱，支持触摸屏设置功能，2个千兆网口，1路串口、1路PPS、4路USB、1路VGA，本机可扩展支持20路千兆电口或10路万兆光口、网口支持Bonding功能、支持心跳检测，共享虚拟IP地址，实现双机热备功能，软件支持SNMP、syslog，EMAIL等协议告警，支持客户端同步状态统计、支持服务器集群服务质量监测和优选制动操作、支持远程唤醒、定时开关机、日志记录、Web和远程登录。

物理环境参数

●尺寸：19英寸2U机箱433×89×648mm；

●重量：<12kg；

●电源：冗余100V~240V AC/145V~350V DC；

●工作温度： -10℃～+55℃(主机)；

         -40℃～+75℃(天线)；

●存贮温度： -45℃～+85℃；

●湿度：95％无冷凝；

●功耗：120W（晶振），150W（铷钟）。

前面板

●触摸屏(按键功能)，用于显示：当前时间、参考源锁定状态、卫星颗数、经纬度、高度、各网卡IP、系统工作状态等信息，支持设置卫星优先级、网络IP地址等参数。

●三色指示灯，用于提示：卫星锁定状态、内部时钟锁定状态、NTP服务通信状态、设备告警状态等。

后面板

●ANT： SMA，1路，卫星天线接口，5V馈电；

●ETH0-ETH1：RJ45，2路，10/100/1000M自适应以太网口；

●CONSOLE：DB9 Male，1路，RS232电平，控制终端；

●1PPS：BNC，1路，TTL电平；

●通用：标准USB接口x4、标准VGA接口x1；

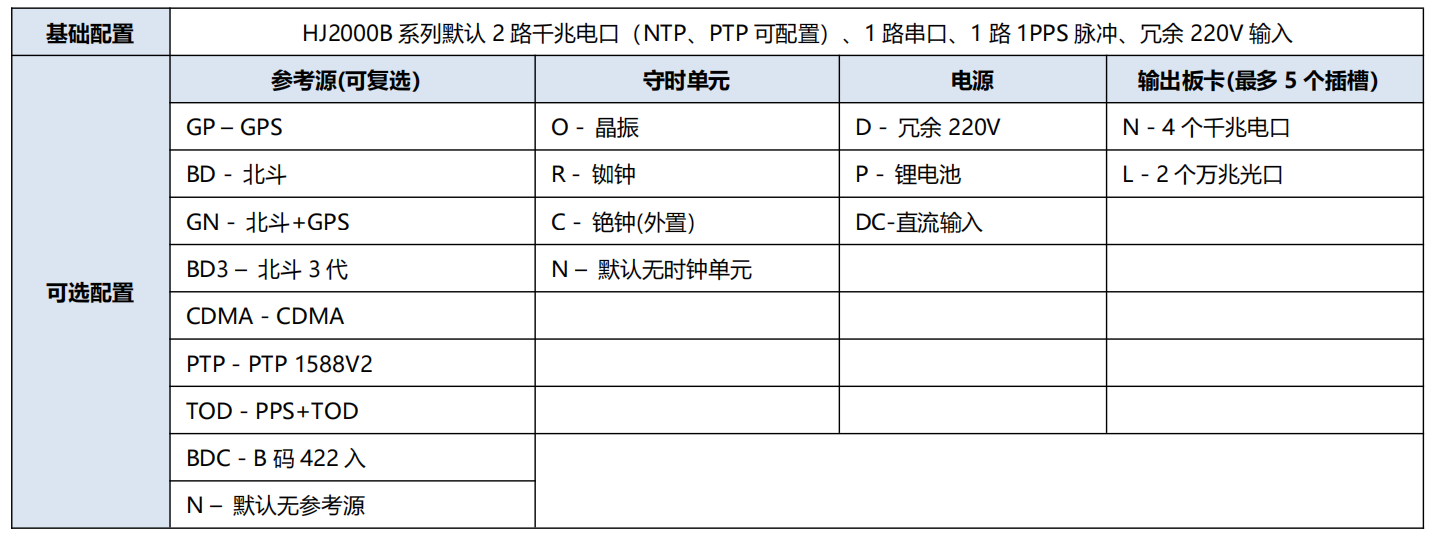

选件:

●可配置5个PCI-E 插槽；

●每个插槽可支持4路千兆电口或2路SFP+万兆光纤接口；

●外参考输入、PTP、10MHz、IRIG-B、干接点报警、电池，(更多信息请咨询销售人员)。

包装信息

基础包装

●主机1台；

●30米电缆高灵敏度授时天线1个；

●安装支架1套；

●1米电源线1根；

●1.5米控制线1根；

●中文说明书1本；

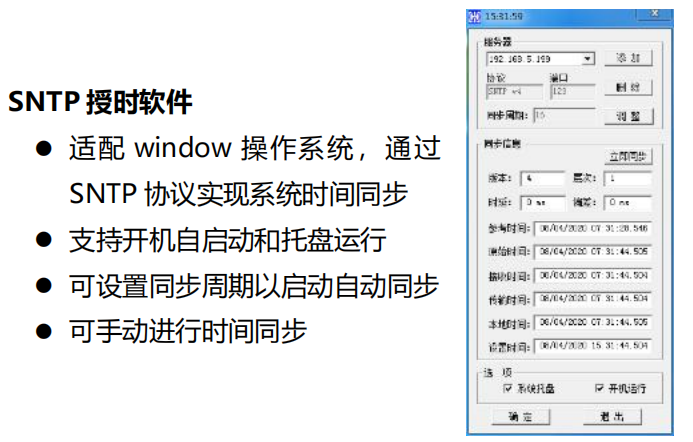

●资料光盘1张(说明书, SNTP授时软件, NTSM监控软件,设备使用说明书)。

可选配件

●天馈线避雷器；

●特型电缆：50、80、100米；

●便携式手持校准单元；

●网口数码子钟。
