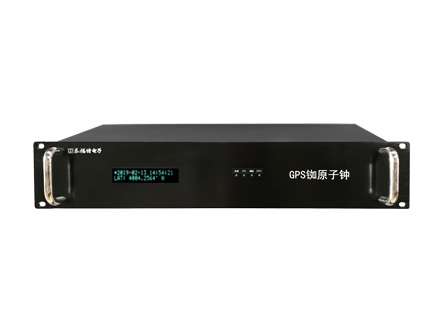

HJ5418A-N GPS铷原子钟

概述：

  HJ5418A-N是一款高精度、高可靠性同步时钟产品，该时钟将高稳定性铷钟振荡器、恒温晶振与GPS高精度授时、测频及时间同步技术有机的结合在一起，使铷振荡器输出频率驯服同步于GPS卫星铯原子钟信号上，提高了频率信号的短期稳定性和准确度。产品能够提供铯钟量级的高精度时间频率标准，是通信广电等部门替代铯钟的高性价比产品。

  HJ5418A-N输出的1PPS信号，是由铷振荡器频率驯服的恒温晶振信号分频得到的，并且同步于GPS输出的UTC时间，同步能够克服GPS接收机秒脉冲信号跳变带来的影响，是真正复现的“UTC时间基准”。当GPS失锁或出现异常不可用时，系统能够智能判别，切换到铷钟进行守时，继续提供高可靠性的时间频率信号。

  HJ5418A-N溯源同步到GPS卫星铯原子钟上，输出频率几乎没有漂移，所以不需送上级计量部门进行周期校准，性能接近铯钟，但却远远低于铯钟的价格，而且不存在铯钟那样铯束管寿命短需要高成本更换的问题。HJ5418A-N非常适合应用于SDH数字同步网的1、2级节点时钟，为电信、广电、时统、计量校准、雷达设备等提供高精度的时间和频率基准。

技术指标：

◆输出信号：10MHz输出

◆路数：4路；

◆接口：BNC；

◆幅度：10dBm±0.2dBm；

◆准确度：≤1E-12（开机48小时以后，GPS锁定状态24小时平均准确度）

◆保持精度：≤1E-11（断开GPS且稳定变化小于5℃，24小时内平均准确度）

◆开机特性：加电4小时；        ≤1E-10

◆稳定度： ≤1.0E-9/1ms；

               ≤2.0E-10/10ms；

               ≤1.0E-10/100ms；

               ≤2.5E-11/1s；

◆相位噪声：≤-120dBc/Hz@10Hz；

                  ≤-130dBc/Hz@100Hz；

                  ≤-140dBc/Hz@1kHz；

                  ≤-150dBc/Hz≥10kHz；

◆失真谐波：≤-30dBc；

◆非谐波：≤-70dBc；

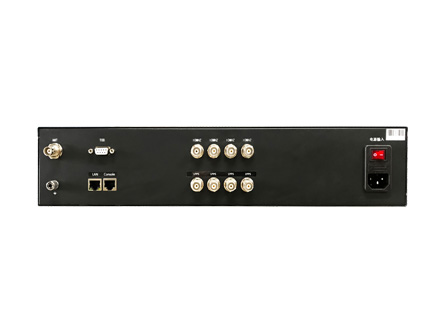

1PPS输出：

◆路数：4路；

◆接口：BNC；

◆电平：TTL电平，50Ω阻抗；

◆时间同步精度：＜10ns（RMS），GPS锁定24小时后，与同类设备对比时差；

◆上升沿：＜10ns；

◆抖动：＜20ps；

TOD时间信息：

◆路数：1路；

◆接口：DB-9 Female；

◆波特率：9600-N-8-1；

◆电平：RS232电平；

◆输出语句：GPGGA、GPRMC、SYS语句；

网络和监控：

◆Console口1路，RJ-45串口，波特率115200，数据位8，停止位1，无流控，用于配置服务器

◆网络LAN口1路，10/100自适应网络接口，RJ45接口

主要特点及功能：

◆内置高性能铷振荡器；

◆输出频率短期稳定度≤2.5E-11（1s），日平均频率准确度≤1E-12；

◆输出时间同步精度＜10ns（RMS）；

◆驯服、保持自动切换；

◆GPS失锁后依靠铷钟高精度守时；

◆低相噪频率信号输出；

◆高精度授时型GPS接收机；

◆MTBF大于80000小时；

显示指示灯：

◆电源、参考、锁定、告警。

液晶显示：

◆显示当前时间日期，GPS接收机和工作状态；

GPS授时接收机：

◆接收频率：L1波段，C/A码，12通道；

◆可同时跟踪GPS卫星信号；

◆定时精度：优于20ns；

◆捕获时间：＜1min；

物理及环境参数：

◆尺寸：2U机箱447×89×400mm；

◆电源：220V±20%   47Hz～63Hz；

◆工作温度：-10℃～+50℃；

◆存储温度：-25℃～+85℃；

◆湿度：95%无冷凝；

◆功耗：＜60W；

◆重量：＜10kg；
