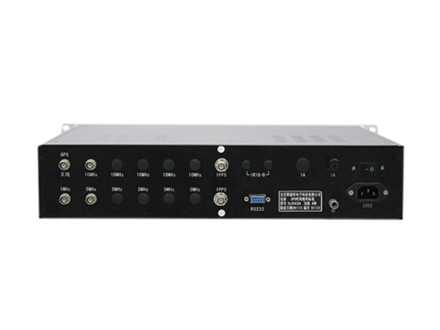

HJ5434A 高精度GPS同步时钟参考源

  • HJ5434A 高精度GPS同步时钟参考源选用低相噪、低漂移的双恒温槽高稳晶振DOCXO和高精度授时型GPS接收机,采用泰福特专利的GPS频率测控技术,对晶体振荡器的输出频率进行精密测量与校准,使GPS驯服晶振的输出频率精确同步在GPS系统上,准确...
立即咨询
全国热线400-015-1230

详情介绍

  HJ5434A 高精度GPS同步时钟参考源选用低相噪、低漂移的双恒温槽高稳晶振DOCXO和高精度授时型GPS接收机,采用泰福特专利的GPS频率测控技术,对晶体振荡器的输出频率进行精密测量与校准,使GPS驯服晶振的输出频率精确同步在GPS系统上,准确度优于1E-12,不用进行校准就能始终提供高精度的频率信号。相当于一台高性能的铷原子钟,却同时具有十分优良的短期稳定性和超低的相位噪声。

  HJ5434A不但提供了高精度的频率标准,还同时提供了“复现”的UTC时间基准。GPS驯服晶振输出的10MHz信号经过10,000,000次分频得到1pps信号,不受GPS秒脉冲短时间随机跳变带来的影响,能够提供更可靠、稳定的时间信号。

  HJ5434A具有智能学习算法,在驯服晶振过程中能够不断“学习”晶振的漂移等特性,并将这些参数存入板载存储器中。当GPS出现异常或不可用时,HJ5434A能够自动切换到保持模式,根据历史工作性能参数驯服晶振,继续提供高可靠性的时间和频率基准信息输出。

  HJ5434A 高精度GPS同步时钟参考源是我公司研制设计的一款高端时钟产品,其性能指标优异,已经广泛应用于广播电视、移动通信、计量校准、国防军工、天文观测等领域,尤其适合应用于对10MHz和1PPS精度要求较高的DTMB(Digital Television Terrestrial Multimedia Broadcasting)单频网同步时钟应用,是满足中国地面数字电视传输标准的高清电视传输系统高精度GPS同步时钟。

主要特点:

16通道高性能GPS接收机,跟踪、捕获灵敏度高达-160dBm,支持窗式天线

频率准确度高:优于1E-12,同步精度高:优于30ns

内置低相噪超高稳双恒温槽晶振,高准确度、高稳定度、低相位噪声,无漂移

具有智能学习算法,驯服、保持工作模式自动切换

高性能守时和保持精度

精确的时间、频率基准,不用周期校准

提供10路1PPS、10路10MHz输出、TOD输出

配置灵活:选件可配置北斗、铷原子钟、SNMP网管等

技术参数:

输出信号:10MHz
6路,BNC,标准正弦波,12dBm±1dB, 50Ω
准确度: <1E-12(GPS锁定状态,24小时平均值)
<5E-11(GPS锁定状态,4小时后)
<1E-10(GPS断开状态,保持24小时内)
稳定度: 10ms <1E-10
100ms <1E-11
1s <3E-12
10s <3E-12
100s <5E-12
相位噪声: Hz (dBc/Hz)
10 -125
100 -135
1k -140
>10k -155
谐波: < -40 dBc
1PPS
6路,BNC,TTL电平,50Ω
定时精度 30ns(RMS)
脉冲宽度 25μs
抖 动 750ps
上升沿 <10ns
保持精度 ±7μs(24小时)
监控接口:
1路,DB-9 Female,RS232电平
GPGGA、GPRMC语句,9600-N-8-1
GPS状态,系统信息
IRIG-B DC码:
1路,BNC,TTL 电平
IRIG-B DC码:
1路,XS8三芯航插,RS-422A电平
IRIG-B AC码:
1路,XS8三芯航插
TOD接口,GPS状态,系统信息
1路,DB-9,9600-N-8-1,GPS、系统状态信息
2.048MHz
4路,BNC,方波
准确度: <1E-12(GPS锁定状态,24小时平均值)
漂移产生: 符合ITU-T建议G.811的要求
抖动产生: ≤20ns(峰-峰值)
2.048Mb/s (E1)
4路,BNC接口 线路码型HDB3
波形:符合ITU-T G.703
脉冲幅度:标称2.37V±0.237V 基到峰
驱动能力:满足ITU-T G.703
负载阻抗:75Ω
抖动性能:符合ITU G.823
显示:指示灯:电源、GPS、1PPS、锁定
液晶屏显示年月日时分秒和GPS工作状态
GPS接收机:16通道,L1 C/A码,授时精度:30ns RMS
OCXO老化率:1E-10
物理及环境参数:尺寸: 2U机箱447×89×300mm
重量: <6Kg
电源: 220V±20% 47Hz ~63Hz
工作温度:-10℃~+50℃
存贮温度:-25℃~+85℃
湿度: 95%无冷凝
功耗: 40W

配置清单:

主机 1台

高灵敏度授时天线 1个

30米电缆 1根

安装支架 1套

1米电源线 1根

1米串口线 1根

中文说明书 1本

选件:

Opt-BD:北斗参考源

Opt-RB:铷原子钟参考源

Opt-N:NTP网络接口

供电方式可选:48V、24V、12V

避雷器、加长天线电缆

可按客户需求定制
