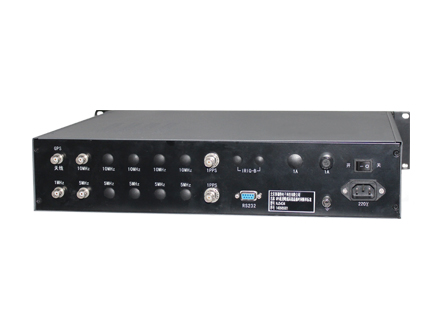

HJ5434 GPS低相噪晶振时间频率标准

  • HJ5434 GPS时间频率标准选用低相噪、低漂移的双恒温槽高稳晶振DOCXO(HP10811E)和高精度授时型GPS接收机,采用独特的GPS频率测控技术,对晶体振荡器的输出频率进行精密测量与校准,使GPS驯服晶振的输出频率精确同步在GPS系统上,...
立即咨询
全国热线400-015-1230

详情介绍

  HJ5434 GPS时间频率标准选用低相噪、低漂移的双恒温槽高稳晶振DOCXO(HP10811E)和高精度授时型GPS接收机,采用独特的GPS频率测控技术,对晶体振荡器的输出频率进行精密测量与校准,使GPS驯服晶振的输出频率精确同步在GPS系统上,准确度优于1E-12,不用进行校准就能始终提供高精度的频率信号。相当于一台高性能的铷原子钟,却同时具有十分优良的短期稳定性和超低的相位噪声。

  HJ5434不但提供了高精度的频率标准,还同时提供了“复现”的UTC时间基准。GPS驯服晶振输出的10MHz信号经过10,000,000次分频得到1pps信号,不受GPS秒脉冲短时间随机跳变带来的影响,能够提供更可靠、稳定的时间信号。

  HJ5434具有智能学习算法,在驯服晶振过程中能够不断“学习”晶振的漂移等特性,并将这些参数存入板载存储器中。当GPS出现异常或不可用时,HJ5434能够自动切换到保持模式,根据历史工作性能参数驯服晶振,继续提供高可靠性的时间和频率基准信息输出。

  HJ5434 GPS时间频率标准是我公司研制设计的一款高端时钟产品,其性能指标优于HP58503产品,广泛应用于通信、计量与校准、数字广播、国防、天文观测等领域。

主要特点:

内置低相噪超高稳双恒温槽晶振

高准确度、高稳定度、低相位噪声,无漂移

具有智能学习算法

驯服、保持工作模式自动切换

高性能守时和保持精度

精确的时间、频率基准,不用周期校准

技术参数:

输出信号:10MHz
1路,BNC,标准正弦波,12dBm±1dB, 50Ω
准确度: <1E-12(GPS锁定状态,24小时平均值)
<5E-11(GPS锁定状态,4小时后)
<1E-10(GPS断开状态,保持24小时内)
稳定度: 10ms <1E-10
100ms <1E-11
1s <3E-12
10s <3E-12
100s <5E-12
相位噪声: Hz (dBc/Hz)
10 -125
100 -135
1k -140
>10k -160
谐波: < -40 dBc
5MHz,1MHz各1路,指标同10MHz
1PPS:
2路,BNC,TTL电平,50Ω
定时精度 50ns(1б)
脉冲宽度 25μs
抖 动 750ps
上升沿 <10ns
保持精度 ±7μs(24小时)
监控接口:
1路,二进制,9600-N-8-1
GPS状态,系统信息
选配:E1、IRIG-B码、422/485、NTP等
显示:指示灯:电源、GPS、1PPS、锁定
液晶屏显示年月日时分秒和GPS工作状态
GPS接收机:12通道,L1 C/A码,授时精度:50ns
支持TRAIM算法,具备位置保持功能
OCXO老化率:1E-10
物理及环境参数:尺寸: 2U机箱447×89×300mm
重量: <6Kg
电源: 220V±20% 47Hz ~63Hz
工作温度:-10℃~+50℃
存贮温度:-25℃~+85℃
湿度: 95%无冷凝
功耗: 50W

配置清单:

主机 1台

高灵敏度授时天线 1个

30米电缆 1根

安装支架 1套

1米电源线 1根

1米串口线 1根

中文说明书 1本

选件:

Opt B:IRIG-B码

Opt E:电信E1信号

Opt F:DCF77码

Opt N:NTP模块

供电方式可选:48V、24V、12V

避雷器、加长天线电缆

可按客户需求定制

便携式机箱
