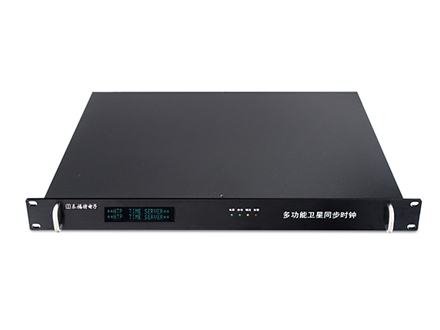

HJ5435 GPS卫星同步时钟

概述：

  HJ5435 GPS卫星同步时钟选用低相噪、低漂移的双恒温槽高稳晶振DOCXO和高精度授时型GPS接收机,采用独特的频率测控技术，对晶体振荡器的输出频率进行精密测量与校准，使GPS驯服晶振的输出频率精确同步在GPS系统上，准确度优于1E-12，不用进行校准就能始终提供高精度的频率信号。相当于一台高性能的铷原子钟，却同时具有十分优良的短期稳定性和超低的相位噪声。

  HJ5435 GPS卫星同步时钟不但提供了高精度的频率标准，还同时提供了“复现”的UTC时间基准。GPS驯服晶振输出的10MHz信号经过10,000,000次分频得到1pps信号，不受GPS、秒脉冲短时间随机跳变带来的影响，能够提供更可靠、稳定的时间信号。

  HJ5435 GPS卫星同步时钟具有智能学习算法，在驯服晶振过程中能够不断“学习”晶振的漂移等特性，并将这些参数存入板载存储器中，同时具有智能状态切换功能，能够智能判别GPS接收系统的稳定性， GPS被干扰不可用时，设备能够自动切换到保持模式，根据历史工作性能参数驯服晶振，继续提供高可靠性的时间和频率基准信息输出。

  HJ5435 GPS卫星同步时钟是我公司研制设计的一款高端时钟产品，广泛应用于移动通信、广播电视、航空航天、电力系统、交通能源、科研院所、计量与校准等领域。

主要特点:

◆频率准确度高：<1e-12

◆内置低相噪高稳双恒温槽晶振

◆高准确度、高稳定度、低相位噪声，无漂移

◆具有智能学习算法

◆驯服、保持工作模式自动切换

◆高性能守时和保持精度

◆精确的时间、频率基准，不用周期校准

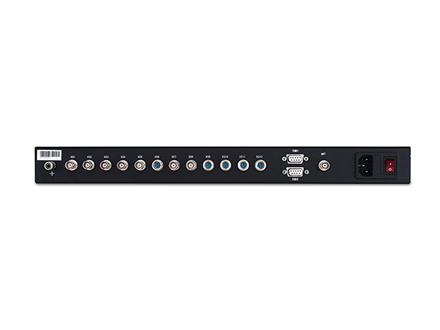

技术参数：

◆输出信号：10MHz SIN 2路，BNC，标准正弦波，幅度12±1dBm，50Ω

◆准确度：<1E-12（卫星锁定，24小时平均值）

<5E-10（卫星断开，保持24小时后）

◆稳定度：1s<5E-12

◆相位噪声：1kHz-140 dBc/Hz

　　　　　 10kHz-150 dBc/Hz

◆谐波：< -40 dBc 10MHz TTL2路，BNC，方波，TTL电平，50Ω

◆1PPS2路，BNC，TTL/RS422电平各1路，50Ω

◆定时精度   30ns（RMS）

◆脉冲宽度   30ms

◆上升沿   <10ns

◆保持精度 44µs/卫星断开24小时

◆IRIG-B DC-TTL 2路，BNC，TTL 电平，与秒脉冲同步

◆IRIG-B DC-422 2路，XS10三芯航插，RS422电平

◆IRIG-B AC码

◆2路，XS10三芯航插，变压器平衡输出TOD串行接口2路，DB-9 Female

◆RS232/RS422电平各1路

◆GPS状态，系统信息

◆GPGGA、GPRMC，9600-N-8-1

输入信号：

◆GPS天线输入1路，NK，+5V DC

液晶显示 ：

◆锁定指示、系统时间（UTC）、参考源、纬度、经度、高度、接收机状态、跟踪卫星数等信息

指示灯显示：

◆电源、参考、锁定、告警

◆OCXO老化率

◆守时精度<1ms（72小时）

◆日老化率5E-10

◆秒稳定度优于5E-12

◆日平均准确度优于1E-12

◆授时型GPS接收机接收L1,C/A码信号-1575.42MHz,NK

◆高精度授时型GPS接收机，12通道；

◆授时精度优于30ns（RMS）

◆冷启动：<29s；热启动<1s

◆跟踪捕获灵敏度可达-160dBm

◆支持单星授时

◆抗干扰型GPS天线授时型有源接收天线，NK，1575.42MHz

◆极化方式：右旋圆极化

◆噪声系数：≤1.5dB

◆匹配阻抗：50 Ohm

◆工作电压：3V/5V DC自适应

物理及环境参数：

◆尺寸： 1U机箱447×44.5×400mm

◆重量： <5Kg

◆电源： 220V±20%  47Hz ～63Hz

◆工作温度：-10℃～+50℃

◆存贮温度：-25℃～+85℃

◆湿度： 95％无冷凝

◆功耗： 20W

配置清单：

主机 1台

◆30米电缆GPS天线 1套

◆安装支架 1套

◆1米电源线 1根

◆中文说明书 1本

选件：

◆Opt-BD：内置北斗参考源

◆Opt-Rb：内置铷原子钟

◆Opt-Ref：接收外部IRIG-B信号
