HJ5432A是一种高性能的时间频率参考接收机，能够为电信、移动通信基站、小灵通基站、GSM网络优化等系统提供高精度的时间和频率同步信号。
HJ5432A采用了低相噪锁相环技术和大规模集成电路设计，内置高稳定度恒温晶振OCXO和高品质、高精度授时型GPS和北斗接收机,采用先进的GNSS频率测控技术，对晶体振荡器的输出频率进行精密测量与调节，使其输出频率精确同步在GPS系统上，提供高精度的时间频率基准信号，能够输出满足ITU-T G.811要求1级基准时钟源，可以使用在数字交换机、SONET和SDH传输系统上。同时，HJ5432A还可以为任何级别的定时信号发生器（TSG）提供1级时钟同步信号，可以向外提供跟踪与UTC时间的2.048Mb/s(E1)和2.048MHz输出信号。
HJ5432A 的Opt-EIO选项能够提供再定时功能，可接收E1信号并利用本身精准的时间参考信号对其进行重新解码，输出波形符合ITU-T G.703码型为HDB3的 E1信号，当设备自身降质或者断电时，将启动直通模式将接收到的E1信号输出。
HJ5432A输出的1pps信号是GNSS驯服晶振输出频率信号经过10,000,000次分频后得到的，相位与载波信号严格一致，且不受GNSS秒脉冲短时间随机跳变带来的影响，相当于UTC时间基准的“复现”。这种特性特别适合于通信基站等对时间频率要求严格的系统。
HJ5432A具有泰福特科技独创的智能学习算法，在GNSS驯服晶振的过程中能够不断“学习”晶振的漂移等特性，并将这些参数存入板载EEPROM存储器中。当GPS北斗出现异常或不可用时，HJ5432A能够自动切换到保持模式（Hold-over mode），利用高效的智能保持算法，依靠内置高稳晶振继续提供高可靠性的时间和频率信号输出，在短时间内仍保持有较高的精度。当设备断电重新开机后，设备可以利用原来已经存储的历史数据，使时钟在较短的时间内达到较高的准确度。

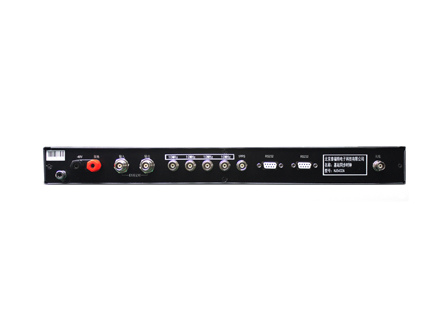

HJ5432A前面板具有电源、GNSS、1pps、锁定等指示灯，并通过LCD液晶屏实时显示当前时间和GNSS卫星工作状态等信息。HJ5432A同时支持通过串口输出GNSS等状态信息，易于实现系统的集成化管理和监控。
技术特点:
信号丰富：可提供跟踪UTC时间的10MHz、2.048Mb/s(E1)、2.048MHz、1pps、IRIG-B、RS232、RS422、RS485等信号。
再定时功能：可选配提供1对再定时业务输入输出接口，再定时缓冲存储器容量最大可达1024比特。
参考源灵活：根据不同需要可配置为GPS、北斗或GPS/GLONASS/北斗参考源。
高可靠性：工业级元器件、大规模集成电路和独创的高效智能保持算法保证了该产品优异的可靠性和可用性。
高准确度：在全天有星的情况下，天平均频率准确度优于1E-12（连续跟踪GNSS信号24小时后）；满足ITU-T G.811对1 级基准时钟源的要求。
技术参数：
| 接口： | 天线输入：1路，N型，GPS北斗二合一天线 2.048MHz信号输出 1路，BNC，方波，75Ω 频率准确度：<1E-12（GPS锁定，24小时平均值） 漂移产生： 符合ITU-T建议G.811的要求 抖动产生： ≤20ns（峰-峰值） 保持精度： <5E-10（GPS断开，保持24小时后） 2.048Mb/s (E1)信号输出 1路，BNC接口，75Ω 线路码型： HDB3 波形：符合ITU-T G.703 脉冲幅度：标称2.37V±0.237V 基到峰 驱动能力：满足ITU-T G.703 抖动性能：符合ITU G.823 10MHz信号输出 1路，BNC，方波，TTL电平 频率稳定度：优于±5E-10(0～50℃) 1PPS 脉冲输出 1 路， BNC 接口，TTL 电平 阻抗：50Ω 上升沿： <20ns 授时精度：<100ns （跟踪卫星相对于 UTC 时间偏差） 网络监控 1路，RJ45，支持NTP、SNTP、SNMP协议 1路Console设置接口 TOD信息输出： 1路，DB-9 female，RS232电平，ASCII码 9600-N-8-1，GPS北斗卫星状态、时间信息 |
| 显示： | 指示灯：Power、GNSS、1pps、Tracking 液晶屏: 年月日时分秒和GNSS工作状态 |
| 授时型GPS北斗接收机: | 频率：GPS L1 BD2 B1 模式：单系统独立定位，多系统联合定位 通道：192通道 首次定位时间：冷启动：<35s；热启动<1s，重捕获<1s 授时精度优于100ns（RMS） 定位精度：3m（RMS） 速度精度：0.1m/s |
| OCXO日老化率： | 5E-10 |
| GPS北斗二合一天线： | GPS L1：1570-1580MHz BD2 B1：1556-1566 MHz 极化方式：右旋圆极化 噪声系数：≤1.5dB 供电：4-6V Dc 增益：38 dBi 匹配阻抗：50 Ohm 线罩材料：白色ABA 尺寸：&114 X 116 接头：NK |
| 物理及环境参数： | 尺 寸：1U机箱447×44.5×300mm 重 量：<5Kg 电 源：-40~-60V DC，支持开关 工作温度：-10℃～+55℃ 存贮温度：-25℃～+85℃ 湿 度：95％无冷凝 功 耗：<20W |
配置清单：
主机1台
授时天线（含30米电缆、安装支架） 1套
中文说明书1本
网口控制线1根
合格证与保修卡1张
产品测试报告1份
选件
Opt B：IRIG-B DC码输出
Opt EIO：再定时输入功能
E1信号输入 1路，BNC接口
E1信号输出 1路，BNC接口（2048Kbit/s）
线路码型：HDB3
波形：符合ITU-T G.703
脉冲幅度：标称2.37V±0.237V 基到峰
驱动能力：满足ITU-T G.703
负载阻抗：75Ω
抖动性能：符合ITU G.823
Opt F：DCF77码
Opt G：GLONASS参考源
供电方式可选：AC220V、DC48V、24V、12V
加长天线电缆
可按客户需求定制，输出码型可选
避雷器
