HJ5418B-BDV1便携式GPS北斗铷原子钟

  北斗导航系统是我国自主研制的全天候、全时提供卫星导航定位信息的区域导航系统，具有授时、定位、通信三大功能。随着我国“北斗”卫星的成功发射和使用，以北斗卫星优异的授时性能，为构建我国完全自主的时频保障平台奠定了坚实的基础。北斗二代卫星以其突出的高精度授时特性，为我国高精度时频应用提供了广阔的前景。

  HJ5418B-BDV1同步装置选用高精度铷原子钟和高精度授时型GPS北斗接收机,采用独特的频率测控技术，对铷钟的输出频率进行精密测量与校准，使GPS驯服铷钟的输出频率同步在GPS或北斗系统上，准确度优于1E-12，不用进行校准就能提供高精度的频率信号。

  HJ5418B-BDV1同步装置不但提供了高精度的频率标准，还同时提供了“复现”的UTC时间基准。GPS或北斗驯服铷钟输出的10MHz信号经过10,000,000次分频得到1pps信号，不受GPS、北斗秒脉冲短时间随机跳变带来的影响，能够提供更可靠、稳定的时间信号，提供的统一时间基准对多种测量信号同时采集，为测距系统提供触发信号。

  HJ5418B-BDV1同步时钟模块具有智能学习算法，在驯服铷钟过程中能够不断“学习”铷钟的漂移等特性，并将这些参数存入板载存储器中，同时具有智能状态切换功能，能够智能判别GPS和北斗接收系统的稳定性，并提供多种时间基准配置方法，可以设置GPS或北斗为主用参考源，当主用参考源不稳定或不可用时，能够自动切换到备用系统上；如果主备系统都被干扰不可用时，系统能够自动切换到保持模式，根据历史工作性能参数，继续提供高可靠性的时间和频率基准信息输出。

主要特点

 ●高可靠性、高冗余度：GPS卫星、北斗卫星冗余组合授时，同步精度优于100ns

 ●内置高精度铷原子钟，频率准确度高：<1e-12，时间、频率基准，不用周期校准

 ●系统配置锂电池，工作时间优于1小时，支持连续工作7X24小时不间断，无错误

 ●驯服、保持工作模式自动切换，高性能守时和保持精度，同步后天线移除仍能正常工作

特殊设计

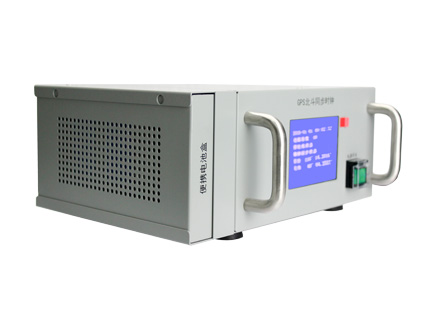

 ●锂电池盒可拆卸，与设备通过锁定开关一体化设计，便于更换、维护、运输

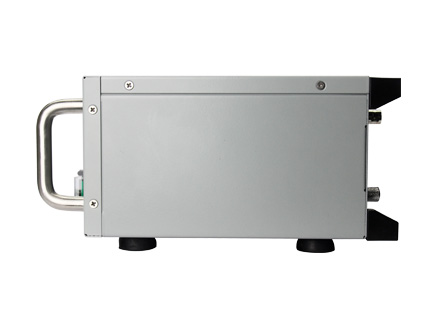

 ●设备具备便携把手，方便在密闭狭小空间内进行搬运

 ●设备电源采用航空插头、电源开关具备保护罩功能，防止误触

 ●设备底部具备保护支撑角，防止滑动和具备保护功能

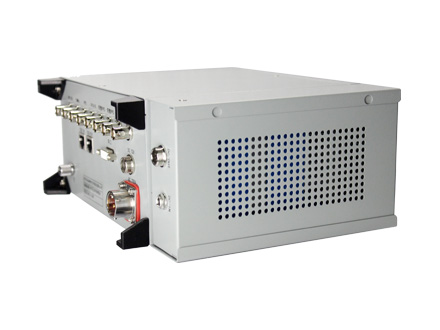

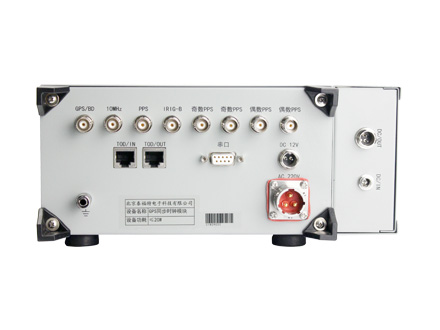

 ●设备后面板具备保护支撑脚，防止信号接口磕碰破损

 ●具备外同步功能，任何一台设备失效断电，另外一台可以直接提供同步信号功能

 ●配置精美便携铝皮箱

 ●信号丰富，便于直接使用

输出信号：

 ●10MHz TTL

  1路，BNC，方波，50Ω

 准确度：<1E-12（卫星锁定，24小时平均值）

 ●1PPS

  1路，BNC，5V TTL电平1路，50Ω

  同步输出精度 ≤100ns

  脉冲宽度10us 上升沿<10ns

  失锁保持时间精度10µs/24小时

 ●可编程PPS信号

  4路，BNC，5V TTL电平，50Ω；

  同步输出精度优于100ns；

  脉冲宽度10us，上升沿<10ns；

  失锁保持时间精度10µs/24小时；

  PPS输出周期1-5s可设，起始秒可设，参数可保存，可利用触摸屏等手段简便设定；

 ●IRIG-B AC 模式

  1路，BNC，1KHz输出，峰-峰值5V

 ●对时输出

  1路，RJ45,1PPS+TOD 422电平（SYS、GGA、RMC语句）

 ●串行接口

  1路，DB-9 Female

  RS232电平1路

  GPS北斗状态，系统信息

  GGA、RMC，9600-N-8-1

输入信号

 ●GPS北斗二合一天线输入（卫星同步信号）

  1路，BNCK，+5V DC

 ●对时输入

  1路，RJ45,1PPS+TOD 422电平

 ●锂电池输入接口1路，XS10

显示

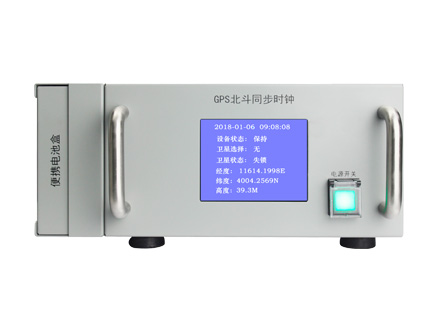

 ●触摸液晶屏：时间系统状态信息，可实现设置PPS输出间隔，参数保存等功能

铷原子钟

 ●月老化率优于5E-11

锂电池盒

 ●支持系统离线工作时间不少于2小时

 ●便于拆卸维护更换

可靠性

 寿命15y (MTBF≥240h)

授时型GPS北斗接收机

 ●频率：GPS L1；BD2B1

 ●系统模式：（可设置）

 单北斗定位模式、单GPS定位模式

 GPS北斗混合定位模式

 ●通道：32通道

 定位时间：

 冷启动：<120s；热启动<1s

 ●定位精度：10m（RMS）

GPS北斗二合一天线

 ●GPS L1：1570-1580MHz

 ●BD2 B1：1556-1566 MHz

 ●极化方式：右旋圆极化

 ●噪声系数：≤1.5dB

 ●供电：4-6V Dc

 ●增益：38 dBi

 ●匹配阻抗：50 Ohm

 ●天线罩材料：白色ABA

 ●尺寸：&114 X 116

 ●接头：NK

物理及环境参数

 ●尺寸：247*180*103mm

（不含保护）

 ●重量：<5Kg

 ●电源：130~240V AC 航空插头

      与电池供电模式冗余切换

 ●工作温度：-10℃～+50℃

 ●存贮温度：-40℃～+85℃

 ●湿度：95％无冷凝

 ●功耗：20W

标准配置：

 ●高精度时间同步系统主机1台

 ●30米电缆及GPS北斗天线1套

 ●安装支架1套

 ●外置可更换锂电池盒及套件1套

 ●数据连接线1套

 ●1米电源线1根

 ●转接头及其他配件1套

 ●说明书合格证保修卡测试报告1份

 ●软件光盘1份设置输出信号形式

 ●铝皮箱1套
