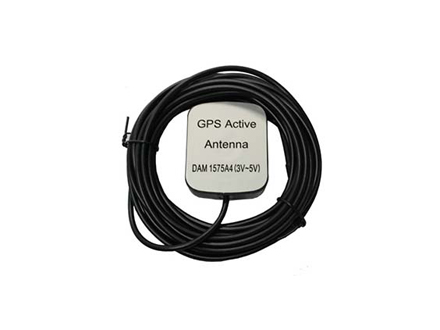

HJ-A5 磁性吸盘天线

天线特点：　

     ·低外型有源薄型天线
 　·内置微波天线屏蔽罩
　 ·带LNA（低噪声放大器）
主要技术参数：

     ·工作频率：GPS L1(1575.42MHz±2MHz)
　 ·输入阻抗：50Ω
　 ·VSWR：1.5(典型值)＠1575.42MHZ
 　·带宽：45MHZ＠3Db(典型)
　 ·天线极化特性：右旋圆极化
　 ·水平方向性：360度
　 ·仰角方向性：0～90度
　 ·天线接收方向性：≥3dB＠±0°(天顶方向)
　　                           ≥0dB＠±30°(参见方向示图)
　　                           ≥-10dB＠±90°(与天顶垂直方向)
　 ·增益：26dB 　
　 ·噪声值：1.5dB(典型)
　 ·使用电压：5±0.5VDC
　 ·电源功耗：20mA＠5VDC(典型)
　 ·尺寸：长46.8mm×宽46.8mm×高15.1mm
　 ·重量：38克（不包括电缆线）
　 ·电缆线长度(标准)：RG－174U、5.5米
　 ·电缆插头形式: SMA、BNC、TNC、MCX、MMCX
　 ·使用温度：－45℃～＋85℃
　 ·存储温度：－45℃～＋100℃
　 ·防水特性：防水浸（水深1米）
　 ·安装特点：磁吸座安装
选型：
      HJ-A5 5米吸盘天线（接头可选）
      HJ-A3 3米吸盘天线（接头可选）
