HJ701 光纤高精度授时机

一、主要技术指标和特点

1、技术指标

  授时距离：不小于120km

  授时准确度：分钟平均值偏差小于250ps

  授时稳定度：均方差小于120ps；峰峰值小于1.1 ns

  启动时间：小于3分钟

光电接口符合相关行业标准。

2、主要特点：

  采用单纤双向传输方式进行时频传递（占用两个DWDM波道）。

  可同时传递时间、频率、UTC时间及少量信息。

  “即插即用”：只要光纤长度小于传递距离极限，无论光纤长度怎么变化都能保证时间频率传递精度，能够消除温度、应力、光纤链路维修维护等因素对光纤时间频率传递的影响。

二、技术指标测试

（一）、测试系统配置

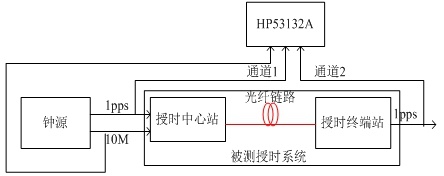

1、授时系统测试框图

 图1  测试系统实际配置图

  授时中心高稳定钟源输出的1pps（秒脉冲）和10M时钟信号送给授时中心站，中心站将其进行处理后转换为光信号送上光纤线路，经125公里光纤线路传输后到授时终端站进行接收，并恢复出1pps，HP53132A用来测试钟源输出的1pps信号与授时终端站恢复出的1pps信号之间的差值，这个差值即为授时的精确度。

  其中钟源为203所小型化氢钟输出，10M时钟的稳定度优于10-11/s；时间间隔测量仪表HP53132A的分辨率为125ps，外接高稳时钟后准确度优于50ps。

2、被测装备

授时样机1套：中心站和终端站各一台

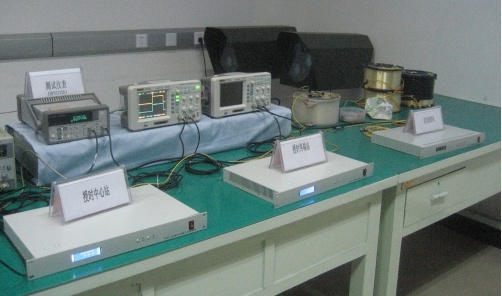

图2  测试环境照片

（二）、测试项目及结果

注： 1、测试项目一和二的授时稳定度如图3所示。

   2、测试项目一中光纤的时延变化和授时精度如图4所示。

   3、测试项目二中光纤的时延变化和授时精度如图5所示。

   4、以上测试结果未扣除测试系统本身误差，实际传递性能优于上述指标。

图3 时间传递稳定性（纵轴为ALLEN均方差，,横轴单位为秒）

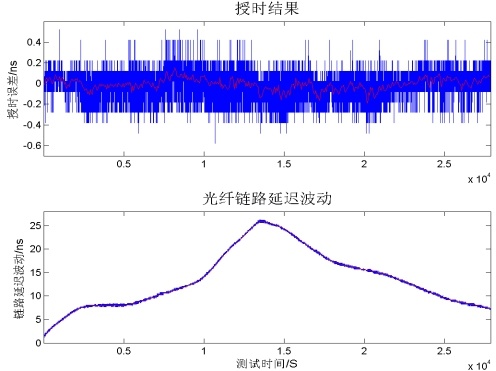

图4 125km盘纤的授时结果(25±3℃),横轴单位为秒

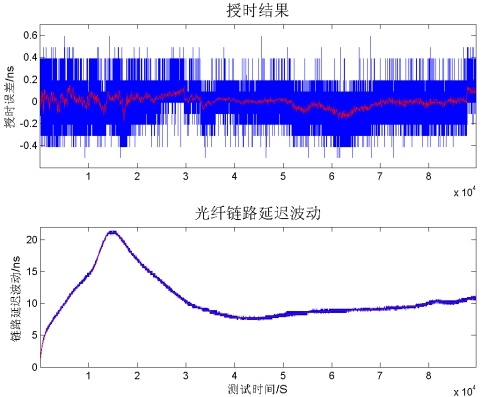

图5   100Km盘纤(25±3℃)＋11.6km实际链路的授时结果,横轴单位为秒

（三）、测试结论：

  1、 在现有中继段距离上的授时准确度优于±250ps，稳定度优于125ps(1σ)。

  2、 如果采用中继段级联的时间传递方法，则在1000公里的距离上，准确度优于1ns，稳定度优于0.5ns。

  3、 如果采用双向光放大器，减少电中继次数，可进一步提高长距离时间传递的指标。
