NTP设备天线接口N头制作

一、为什么要制作N头

  HJ210 winows时间同步服务器标配是30米的5D-FB的专业卫星信号传输线。有时在布线时为了方便，会将N头剪去，当线布好后，在重新制作N头。

二、制作N头的工具

泰福特NTP服务器制作N头的工具（电烙铁、焊锡丝、N头、剪刀、活口扳手两个、尖嘴钳）。

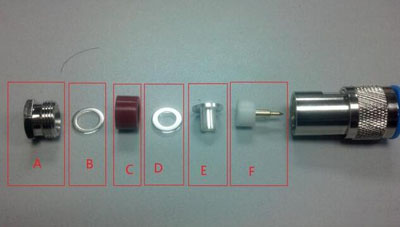

三、N头的组成

N头的组成部分

四、N头制作方法

1)先剥去3cm左右的天线皮。

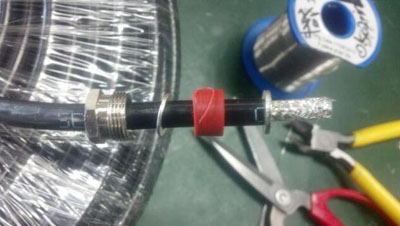

2)A 、B、C、D三部分安装从左到右顺序先窜到线上。如图

A 、B、C、D三部分安装从左到右顺序先窜到线上

3)将铁丝网和银色隔离层脱到D上，在插入E，使劲向线内插，直到到达D模块。将多余的隔离铁网和银色隔离塑料剪到和D边缘齐。

4)剥去铜芯外面的白色内芯皮。露出大概2cm左右的铜芯

5)将F中白色 小圈套入铜芯上。

6)在F的铜针底部滴入锡，在铜芯上涂锡。

7)用电烙铁加热铜针，使铜针和铜芯连接

8)将最后部分拧好即可。
